Zijn de normale plaatbruggen voor overspanningen tot circa 10 à 12 m het meest economisch uit te voeren met onze vlakke contactliggerbruggen, bij grotere overspanningen zijn voorgespannen liggers beter geschikt.
Overspanningen van 10 tot 16 m zijn efficiënt te realiseren met Rogir-S-middenliggers en de Rogir-S-randliggers. De techniek van het produceren van voorgespannen elementen in een fabriekshal volgens het ‘lange bank systeem’ leent zich bijzonder goed voor het prefabriceren van voorgespannen brugliggers. Deze brugliggers zijn geschikt voor het bouwen van zwaar belaste bruggen of viaducten met grotere overspanningen.

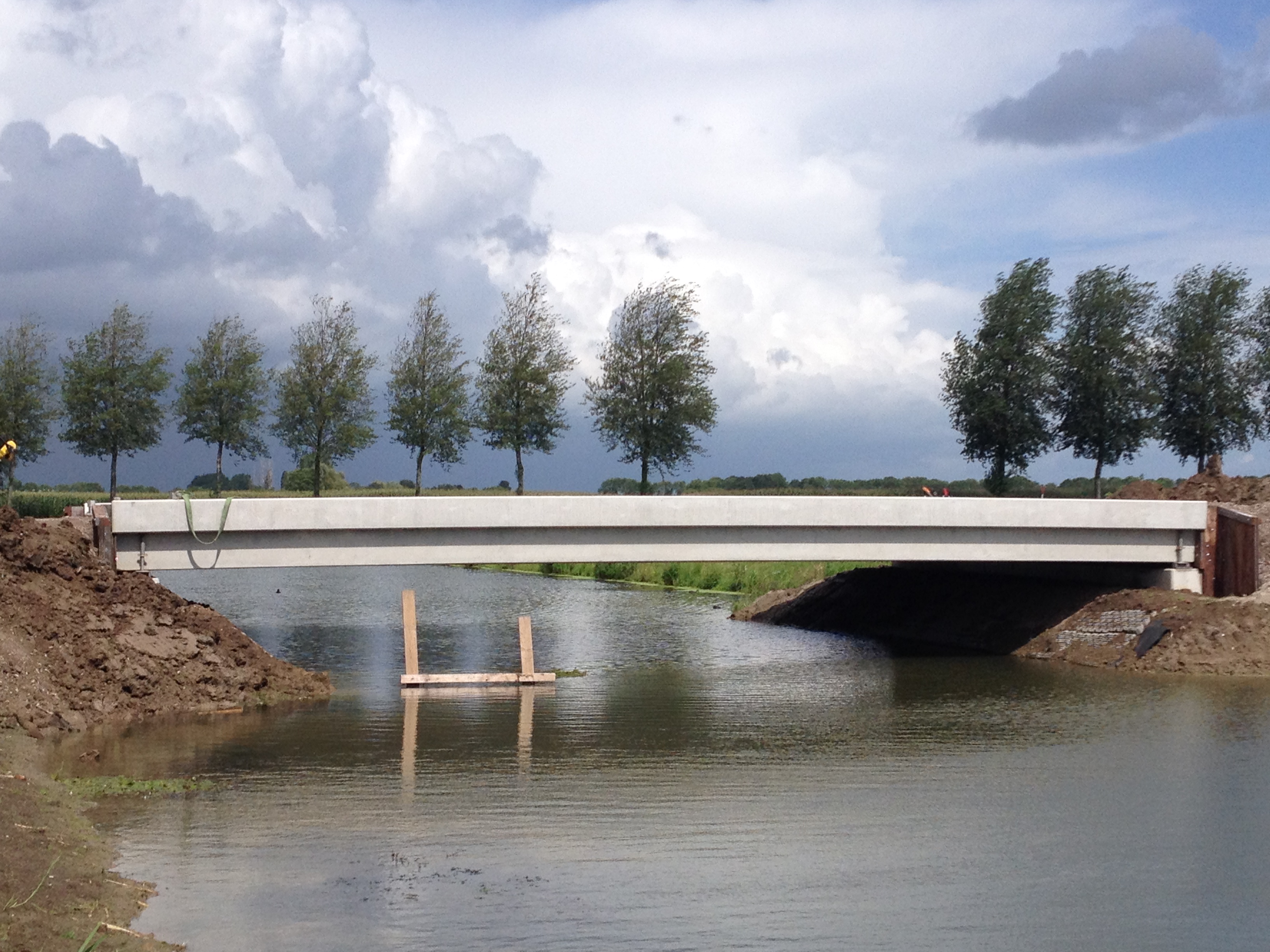

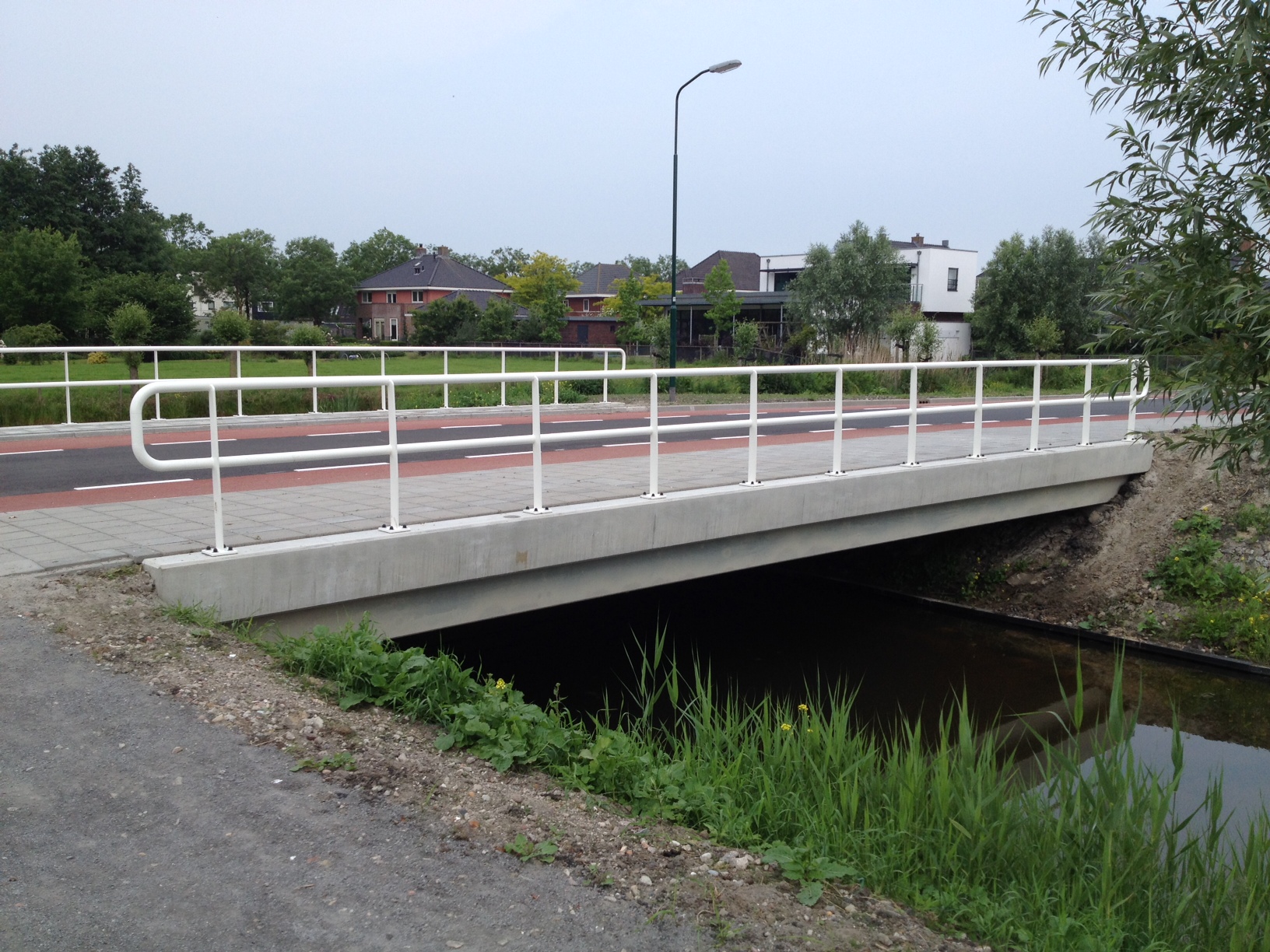

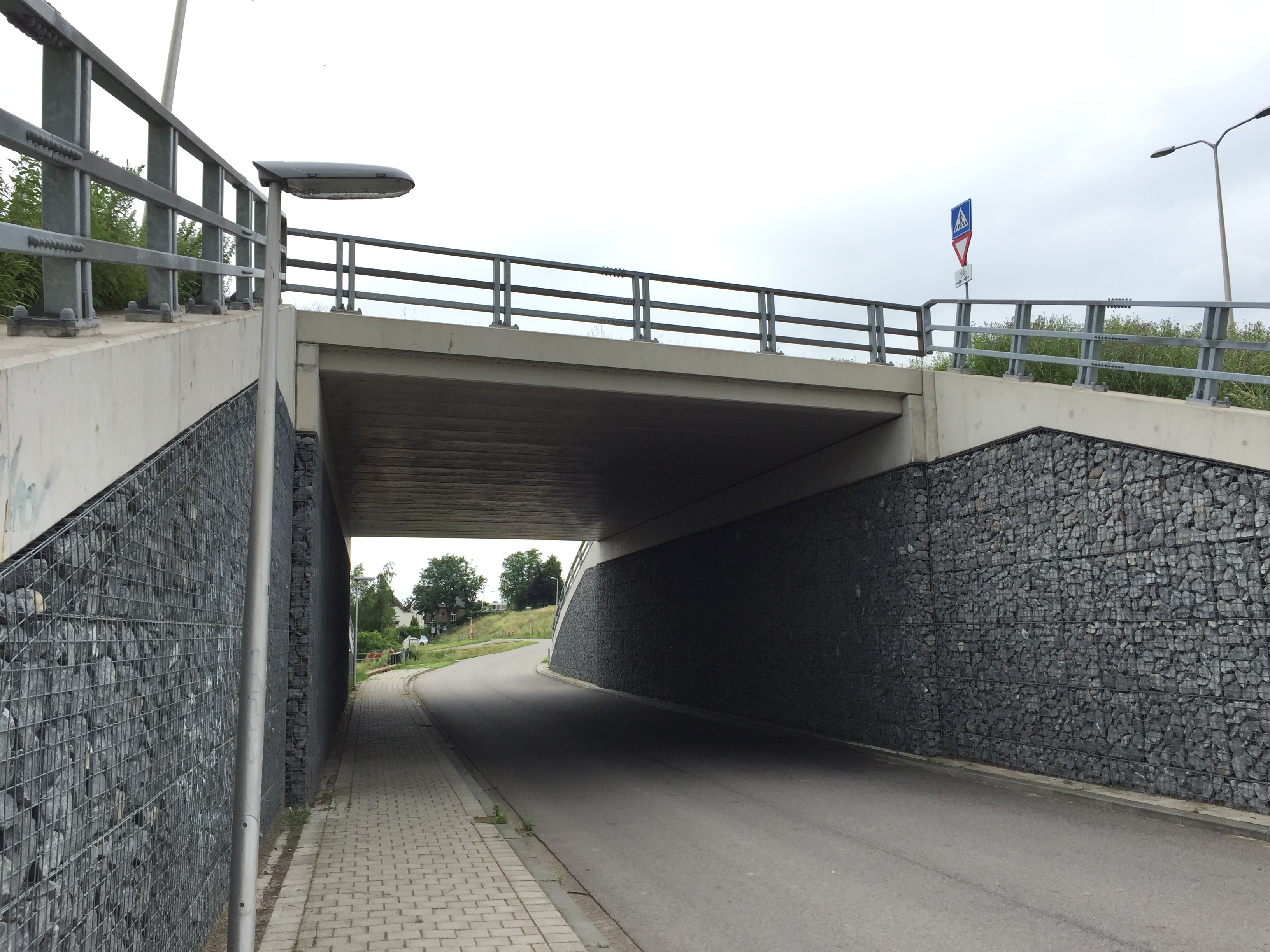

Rogir-S brug
Afmetingen:
- bruglengte variabel tot ca. 16.00 m;
- constructiehoogte 300 t/m 600 mm (prefab), interval 50 mm, minimaal 100 mm (druklaag);
- tussenliggerbreedte 660 mm of 990 mm;
- randliggerbreedte afhankelijk type;
- geen toog, alleen zeeg;
- met diverse prefab randelementen;
- afwerking rand: structuur, metselwerk;
- kleur rand: antraciet, rood, bruin, geel;
- kruisingshoek mogelijk;
- CUR Aanbeveling 100 mogelijk (B9);
- voor brugdekken, viaducten, steigers overkluizingen en tunneldekken;
- bruglengte variabel tot ca. 16.00 m;
- constructiehoogte 300 t/m 600 mm (prefab), interval 50 mm, minimaal 100 mm (druklaag);
- tussenliggerbreedte 660 mm of 990 mm;
- randliggerbreedte afhankelijk type;
- geen toog, alleen zeeg;
- met diverse prefab randelementen;
- afwerking rand: structuur, metselwerk;
- kleur rand: antraciet, rood, bruin, geel;
- kruisingshoek mogelijk;
- CUR Aanbeveling 100 mogelijk (B9);
- voor brugdekken, viaducten, steigers overkluizingen en tunneldekken;

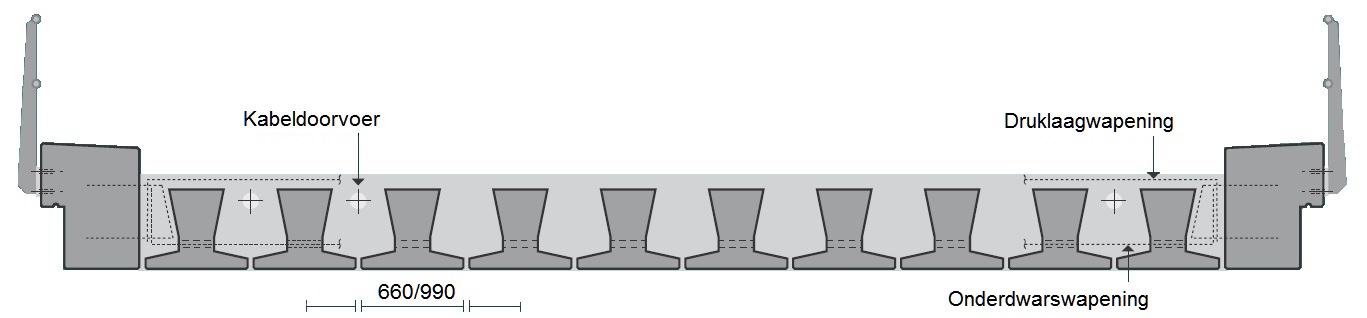

Dwarsdoorsnede brugdek
Materiaaleigenschappen en Voorschriften
​Materiaaleigenschappen:
- Maatgevende milieuklasse:
- middenligger XC3, XD1, XF2
- randligger XC4, XD3, XF4
- Cementsoort CEM IIVA (ASR bestendig)
- Betonsterkteklasse C55/67
- Staalkwaliteit B500B
- Voorspankwaliteit FeP 1860 (Y186057)
Voorschriften:
- Betontechnologie NEN-EN 206-1 en NEN 8005
- Basiseisen NEN-EN 1990+NB
- Betonproducten NEN-EN 13369
- Brugelementen NEN-EN 15050
- Beton constructieve eisen NEN-EN 1992-1-1+NB
- Beton uitvoering NEN-EN 13670
- Beton bruggen NEN-EN 1991-2+NB
- Opleggingen elastomeren NEN-EN 1337-3
Profielkeuze Rogir-S brug (indicatief)
Uitgangspunten grafiek: brughoek 90å, druklaagdikte min. 100 mm, breedte 12.00 m, standaard randliggers, statisch bepaald.
De grafiek geeft globaal het draagvermogen aan van de verschillende profielen.De profielkeuze wordt onder meer bepaald door:
- de verkeersbelasting;
- het constructietype (statisch bepaald of onbepaald);
- de plaats van het laststelsel ten opzichte van de rand;
- de randconstructie.Voor het bepalen van een definitieve profielkeuze verdient het de voorkeur contact op te nemen met ons projectbureau.
Tussenliggers

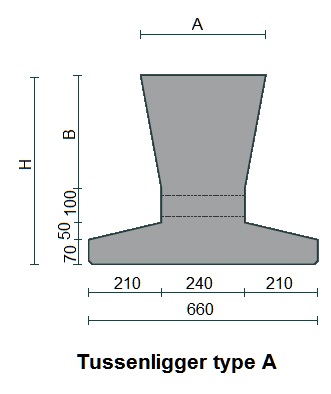

| Type A | Afmetingen (maten in mm) |
Gewicht in kg/m' |
|

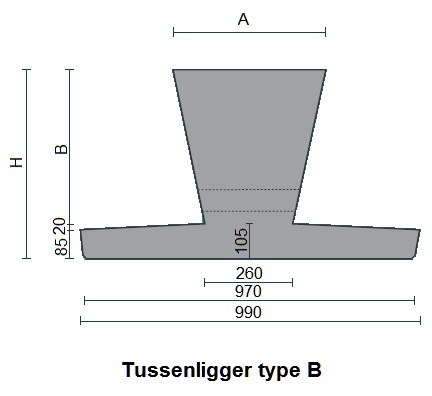

|---|---|---|---|
| H | A | B | |
| 300 | 265 | 80 | 270 |
| 350 | 280 | 130 | 305 |
| 400 | 295 | 180 | 340 |
| 450 | 311 | 230 | 375 |
| 500 | 326 | 280 | 415 |
| 550 | 342 | 330 | 455 |
| 600 | 357 | 380 | 495 |
| Type B | Afmetingen (maten in mm) |
Gewicht in kg/m' |
|
|---|---|---|---|
| H | A | B | |
| 300 | 353 | 195 | 370 |
| 350 | 374 | 245 | 410 |
| 400 | 394 | 295 | 455 |
| 450 | 415 | 345 | 500 |
| 500 | 435 | 395 | 545 |
| 550 | 456 | 445 | 595 |
| 600 | 476 | 495 | 650 |

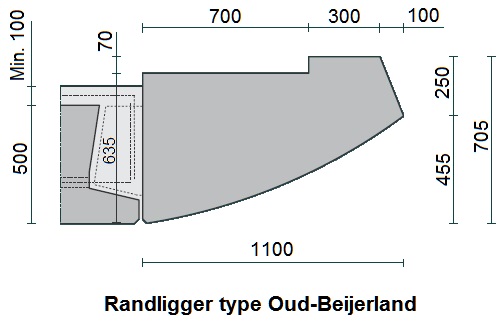

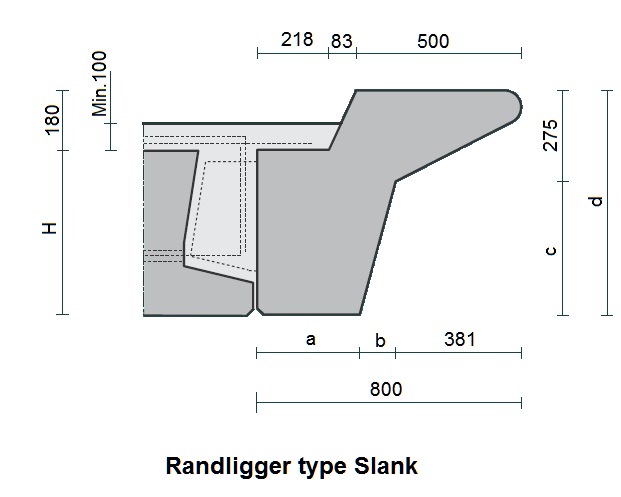

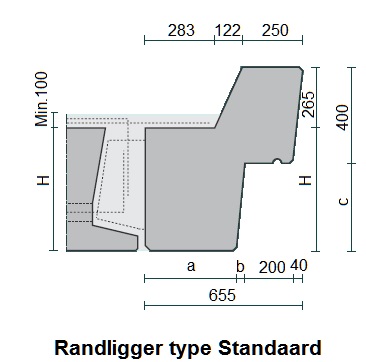

Randliggers

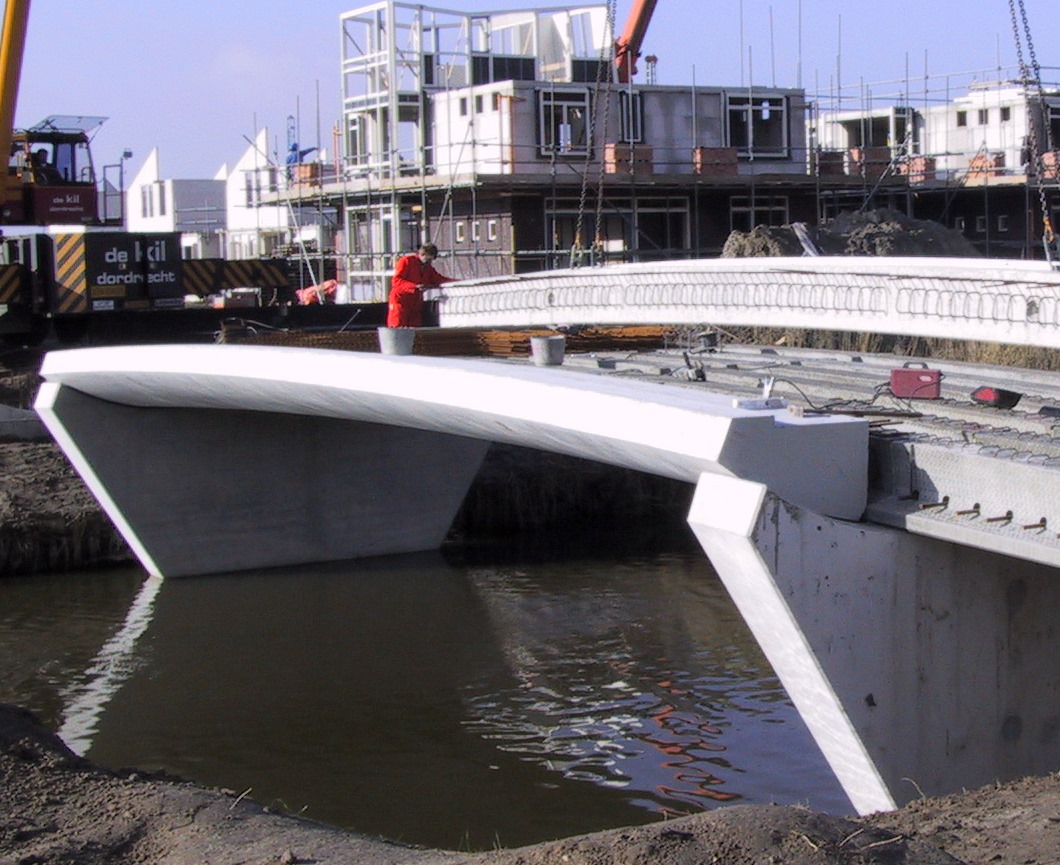

Het zijaanzicht van een brug is vaak bepalend voor de visuele aantrekkelijkheid van het kunstwerk. Giverbo biedt diverse soorten randliggers die samen met de leuning (zie Leuningen) elke brug uniek maken.

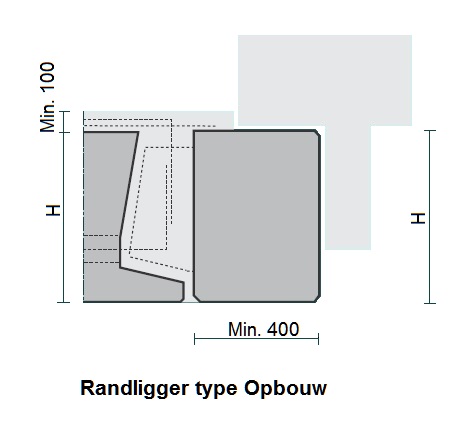

| Afmetingen (maten in mm) |
|||
|---|---|---|---|
| H | a | b | c |
| 300 | 400 | 15 | 165 |
| 350 | 395 | 20 | 215 |
| 400 | 390 | 25 | 265 |
| 450 | 385 | 30 | 315 |
| 500 | 380 | 35 | 365 |
| 550 | 375 | 40 | 415 |
| 600 | 370 | 45 | 465 |

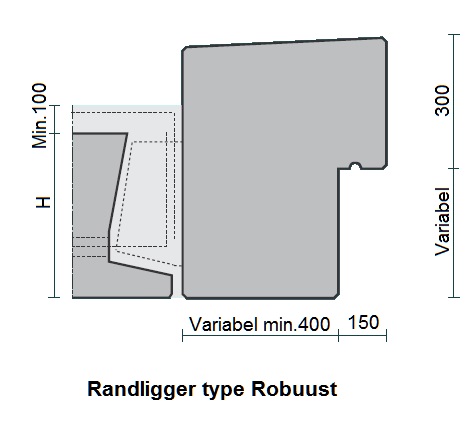

| Afmetingen (maten in mm) |
||||
|---|---|---|---|---|
| H | a | b | c | d |
| 300 | 553 | 272 | 315 | 565 |
| 350 | 510 | 315 | 365 | 615 |
| 400 | 466 | 359 | 415 | 665 |
| 450 | 423 | 402 | 465 | 715 |
| 500 | 380 | 445 | 515 | 765 |
| 550 | 337 | 488 | 565 | 815 |
| 600 | 294 | 531 | 615 | 865 |

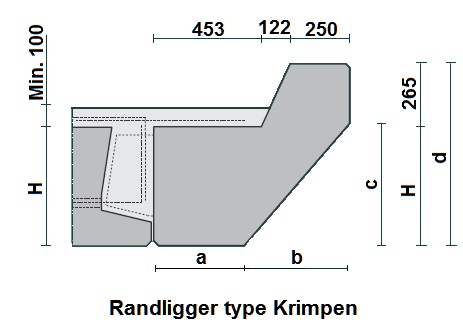

| Afmetingen (maten in mm) |
||||
|---|---|---|---|---|
| H | a | b | c | d |
| 300 | 364 | 55 | 205 | 480 |
| 350 | 351 | 69 | 255 | 530 |
| 400 | 337 | 82 | 305 | 580 |
| 450 | 324 | 95 | 355 | 630 |
| 500 | 310 | 109 | 405 | 680 |
| 550 | 297 | 122 | 455 | 730 |
| 600 | 283 | 136 | 505 | 780 |

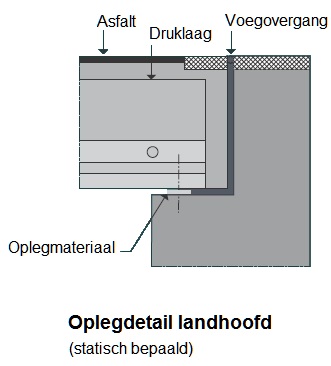

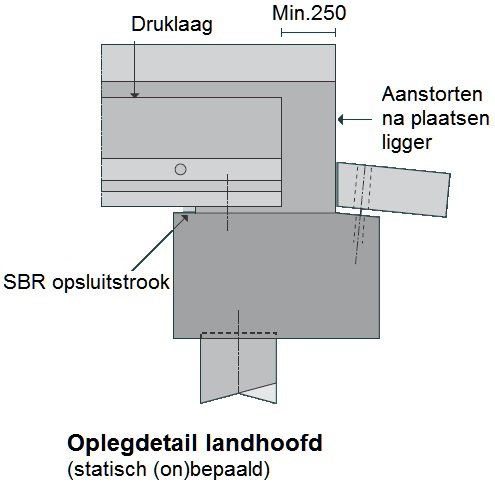

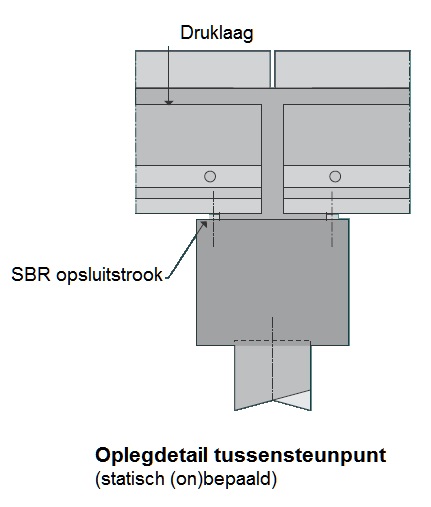

Oplegdetails
